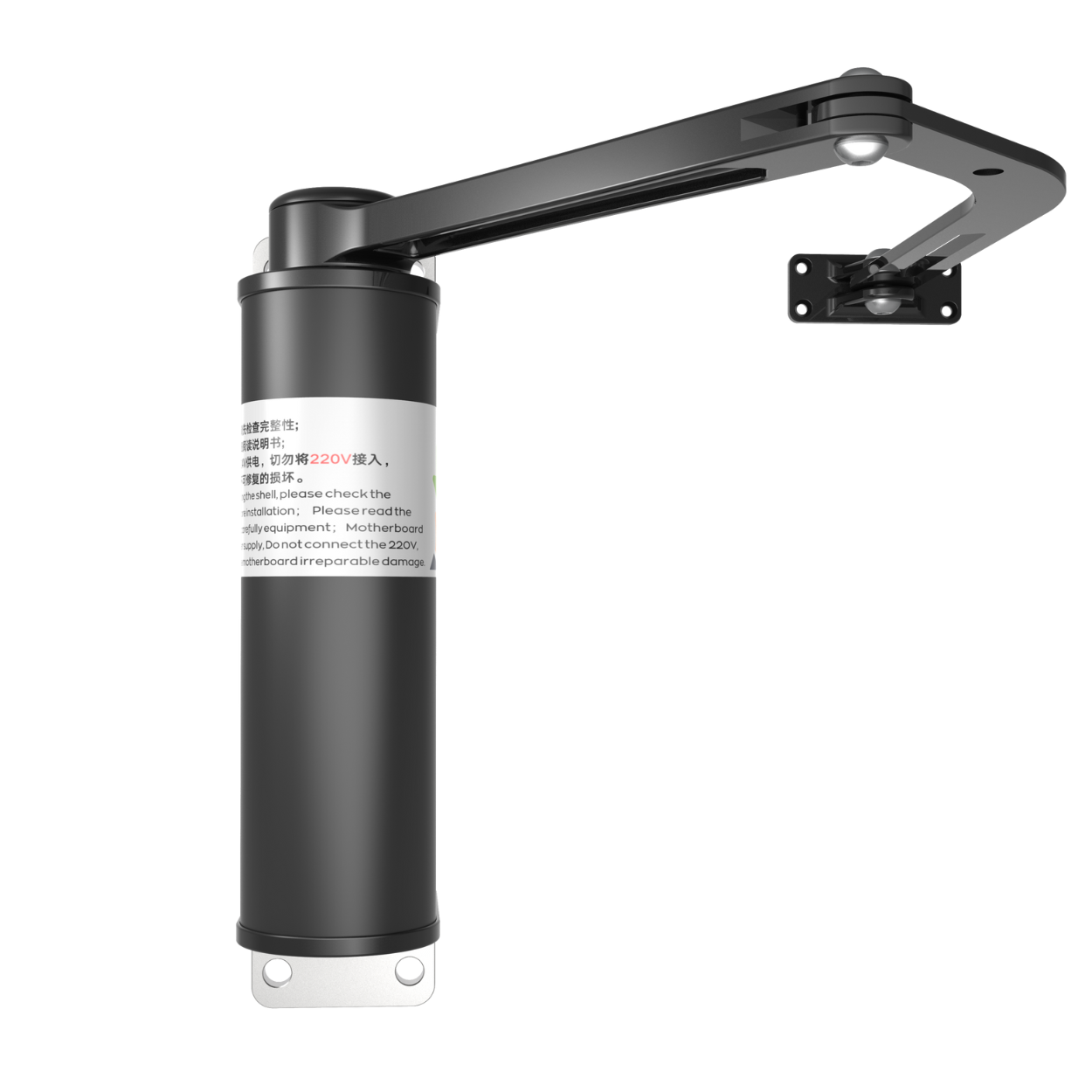

H3侧装开门机

产品介绍：

BK-H3侧装开门机是一款在各种各样的室内门、防火门、消防门、木门、铁门、铝合金门等有侧立柱的平开门产品，采用全铝机身，终身不生锈；合金钢支臂+高温喷涂处理技术，采用高速直流无刷斜齿电机，让静音与力量完美结合，更耐用，控制器多线程控制，让各种场景开关门更丝滑；附带多种接口功能，让各种功能和辅助设备完美连接。

产品特点：

1.结构强度大，重型门体专用；

2.独有自锁支臂结构,解决蜗轮蜗杆、电子刹车结构崩齿问题，通过外置机械结构解决关门自锁。

3.蓝牙调试，简单快捷,可通过手机蓝牙小程序快速调节控制器参数，避免在设备上调试受挤压风险;

4.红绿指示灯，通行更安全,高亮LED双色指示灯，门体关闭时显示红灯,门体开门后显示绿灯，让通行更安全。

使用场景：

1.门体宽度大，门体超过2米以上，由于门体开关惯性大，会给机身结构及齿轮很大压力，小型开门机会出现停不住，甚至齿轮崩齿的情况。

2.门体重量大，门体重量超过100kg以上，惯性太大，也会出现上述情况；

3.门体高度超过1.5米小于2.5米，也是由于惯性大，会出现上述情况；

4.户外铁门或者户外木门门轴采用铁铰链或者直接门轴嵌入地面，门体开关摩擦力非常大的场景，开门机起始力度需要非常大的情况，使用小型开门机会造成低温环境开不动或关不上的情况。

5.美观度要求高，小型设备安装在侧面显得档次不足情况，H9采用宽度铝铸件，圆弧设计，更高端大气；

6.对红绿灯警示提醒有要求，H9采用专用LED灯板，高亮显示门体和开门机开关状态。

产品电气参数：

输入电压：24V	电源功率：45W；
控制接口：COM/NO干接点	遥控器频率：430Mhz；
设备静态功率：≈1W；	电机转速：1800RPM；
减速比：1:200	输出扭矩：78N·m;
电机轴径：φ26mm	电机类型：直流无刷电机
蓝牙规格：BLE低功率蓝牙；	电锁端口输出电流：1.2A【支持2把280KG磁力锁】；
工作温度：-35℃-85℃；	门禁端口输出电流：0.8A【人脸机需单独供电】；
运行湿度：30% ～ 80%（无凝露）；	遥控器距离：≈15M【无干扰状态】；
开关门速度：3-6S可调；	耐 用 性：100万次+；
防水等级：IPX4防淋防溅；

产品规格：

外壳材质：铝合金
外壳厚度：1.5-1.8mm
底板材质：铝合金
底盘规格：350×83×12mm；
机体厚度：133mm；
支臂材质：铸铁；
封盖材质：增强型聚丙烯；
主臂长度：295mm；
曲臂长度：275mm；
支臂底座：72×38×8mm
最大伸展：≤480mm；
胀丝规格：≤12mm；
带门重量：最大250KG
带门宽度：最大1.8米
包装方式：纸箱+泡沫
包装材质：5层E高强度瓦楞
包装规格：390×300×100mm
噪音规范：＜55dB
防护等级：IP55
工作温度：-38-85℃
生产规范：GB4943.1-2001
整体重量：≈8.6KG

配件列表：

开门机门体：1套；	支臂包：1套；
螺丝包：1套；	保修卡：1张；
说明书：1本；	遥控器：2个；

控制器功能：

开关门速度调节功能；	开关门减速角度调节功能；
开关门加速时间调节功能；	开关门结束速度调节功能；
关门刹车功能；	通电起始速度调节功能；
刷卡延时开门功能；	开门保持时间调节功能；
自学习开门角度功能；	遇阻反弹功能；
开门方向调节功能；	开门优先功能；
外接报警灯功能；	报警灯频率调节功能；
外置红绿灯功能；	主从门双门联动功能；
开门反转功能；	支持磁力锁、电机锁、电插锁功能；
控制器过流保护功能；	蓝牙调试功能；

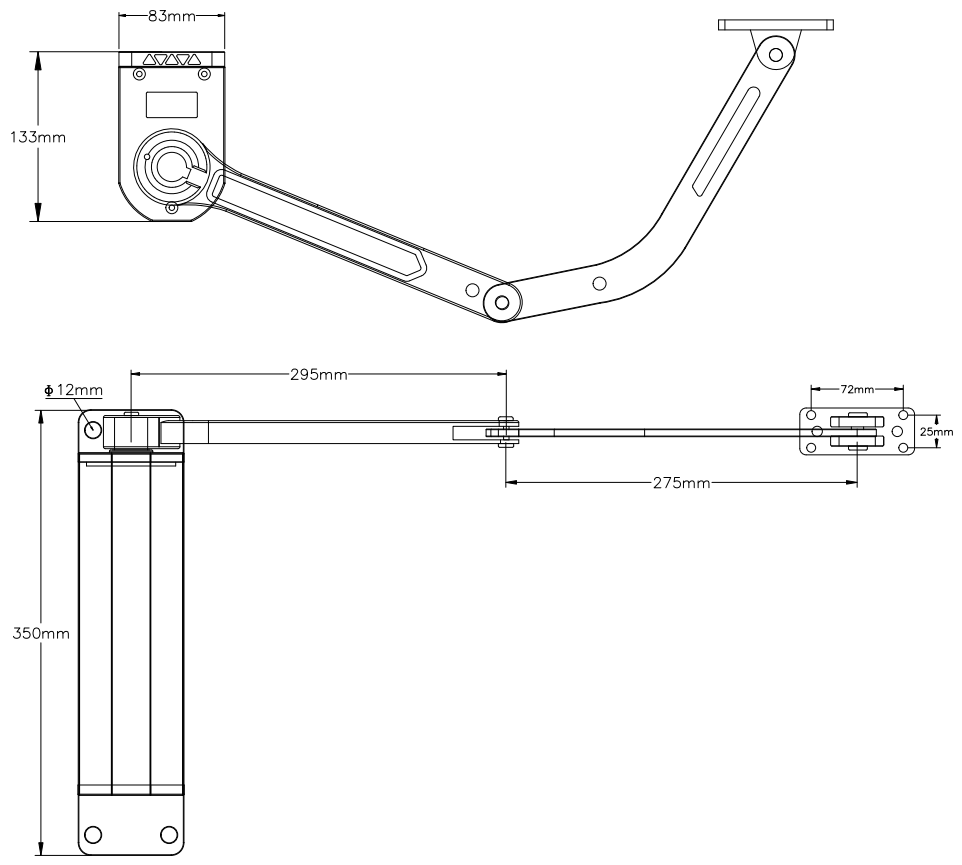

产品外观尺寸图：

控制器接线及端口定义图：

H9开门参数调节流程：

H9关门参数调节流程：

控制器屏幕信息显示说明:

内容	含义
IDLE	未接电机，或者电机霍尔故障，可能原因为接线松动
STOP	电动门关到位
CLOS	电动门正在关
OPEN	电动门正在开
HOLD	电动门开到位
LOCK	电动门已锁定
FLET	常开模式

控制器屏幕错误代码：

错误代码	错误原因
Err0	在清除遥控器和恢复出厂设置，需要设置正确的确认值， 确认值不正确将提示 Err0 错误。
Err1	保留。
Err2	刹车反冲电压过高警告， 可通过减小运行速度解决。
Err3	开门堵转，可能原因 ：开门速度过小、开门结束速度过小。可以加大开门速度和开门结束速度。
Err4	关门堵转，可能原因：关门速度或者关门结束速度过小。可以增加关门速度或者关门结束速度。
Err5	开门超时，原因是开门时间超过 P-49。可增加开门速度和开门结束速度 。
Err6	关门超时，原因是关门时间超过 P-49。可增加关门速度和关门结束速度 。
Err7	电机类型选择错误，可通过 P-22 改为正确的类型 。

控制器快捷功能:

【常开模式】开门到位后，长按遥控器“停”5s 进入常开模式，按“关” 取消常开功能；

【取消人体感应开门模式】关门到位后，长按遥控器“关”10s人体感应开功能失效，按“开”解除此模式；

控制器跳线帽说明:

控制板有 2 个跳线帽。分别用于选择磁力锁电压、门禁的开门信号类型。 每个需要跳线的地方板上有详细的文字标注。

12V/24V：根据使用的磁力锁供电规格选择供电电压。
继电器信号 / 电压信号：根据门禁的输出信号选择，继电器信号为数字信号， 如果门禁输出为继电器开门则选择继电器开门。电压信号为门禁输出 5-24V电压。
